- 디지털 카메라와 CCU 연결
- 아날로그 카메라와 CCU 연결
- Fisher Type King Type의 Triaxial 카메라
- 스튜디오 중계 이동용 및 고정배선용
- CCU전송 성능에 따라서 최대 500m까지 전송 |
|
|
|
| |
 |
카나레 Triaxial 카메라 케이블

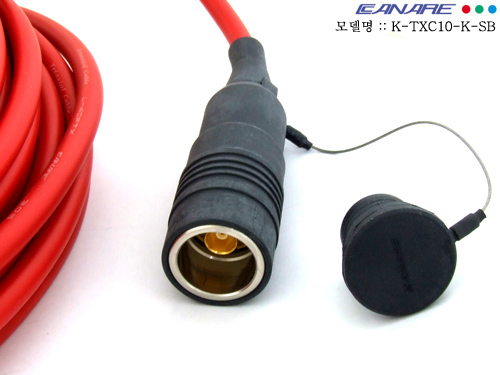

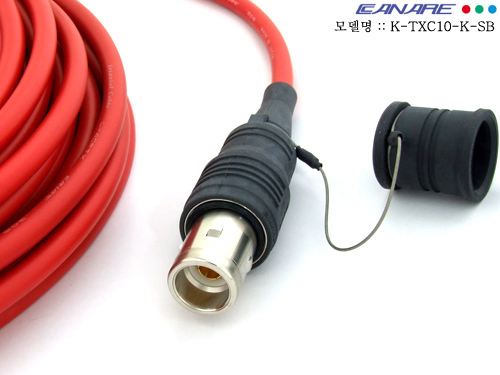

카나레 Triaxial 동축케이블 L-4CFTX / Triaxial 커넥터 CCF4-JK(암) - CCM4-PK(수) |
|
모델명 |
길이 |
비고 |
K-TXC10-K-SB
K-TXC20-K-SB
K-TXC30-K-SB
K-TXC50-K-SB
K-TXC100-K-SB |
10m
20m
30m
50m
100m |
전제품
길이조절가능
(■ 미터변경) |
특징 및 장점 (Feature & Benefit) |
- 카나레 L-4CFTX Triaxial 카메라 케이블 채용 (이동 렌탈 중계 설비)
- 75옴 압착방식의 당사제 Triaxial 커넥터 CCF4-JK CCM4-PK
- KINGS 타입의 커넥터사용 카메라와 CCU 연결
- 75옴 임피던스와 낮은 신호감쇄율 낮은 리턴로스 보유 |

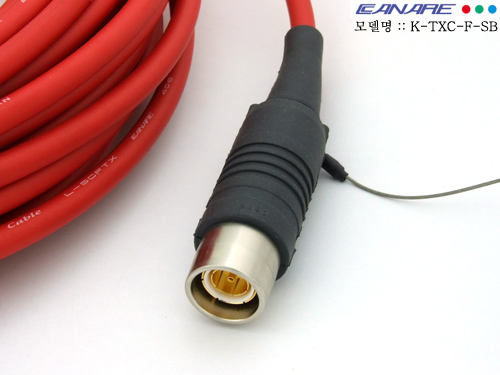

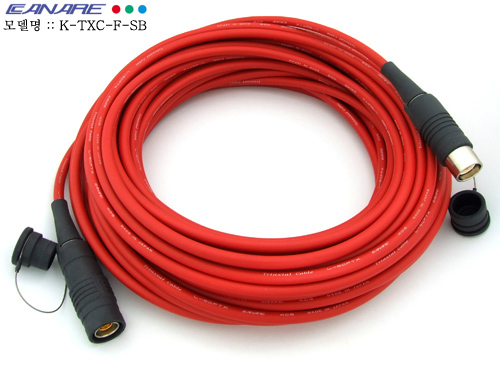

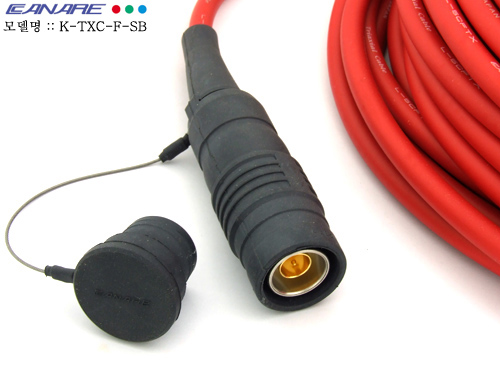

카나레 Triaxial 동축케이블 L-5CFTX / Triaxial 커넥터 CCF5-JFC(암) - CCM5-PFC(수) |
|
모델명 |
길이 |
비고 |
TXC10-F-SB
TXC20-F-SB
TXC30-F-SB
TXC50-F-SB
TXC100-F-SB
|
10m
20m
30m
50m
100m |
전제품
길이조절가능
(■ 미터변경) |
특징 및 장점 (Feature & Benefit) |
- 카나레 L-5CFTX Triaxial 카메라 케이블 채용 (중계 설비)
- 75옴 압착방식의 당사제 Triaxial 커넥터 CCF5-JFC CCM5-PFC
- FISHER 타입의 커넥터사용 카메라와 CCU 연결
- 75옴 임피던스와 낮은 신호감쇄율 리턴로스 보유 |
|
|
|
| |
 |
|
75Ω TRIAXIAL 케이블
모델명 |
판매
단위 |
외
경 |
중량 |
내부 도체 |
절연체 |
외부도체1 |
절연체2 |
외부도체2 |
전기특성 |
특성인피던스 |
감
쇠
량 |
도체단면적(AWG)
도체구성 |
외경 |
외경 |
실드구성
(편조밀도) |
외경 |
실드구성
(편조밀도) |
내부
도체
저항 |
외부
도체
저항 |
정
전
용 량 |
m |
mm |
kg
/100m |
㎣/(AWG)
심/mm |
mm |
mm |
mm/특/타 |
mm |
mm/특/타 |
Ω
/100m |
Ω
/100m |
pF
/m |
Ω |
dB/
100m
(10
MHz) |
L-4CFTX |
100
200
500 |
9.1 |
12.2 |
0.50(20)
1/0.8 |
0.8 |
3.7 |
0.14A/7/16
(93.2%이상) |
5.5 |
0.14A/7/24
(94.8%이상) |
0.36 |
- |
55 |
75 |
2.9 |
L-5CFTX |
8.8 |
12 |
0.79(18)
1/1.0A |
1.0 |
4.8 |
0.14A/6/24
(91%이상) |
6.4 |
0.16A/8/24
(95%이상) |
2.3 |
- |
55 |
75 |
2.2 |

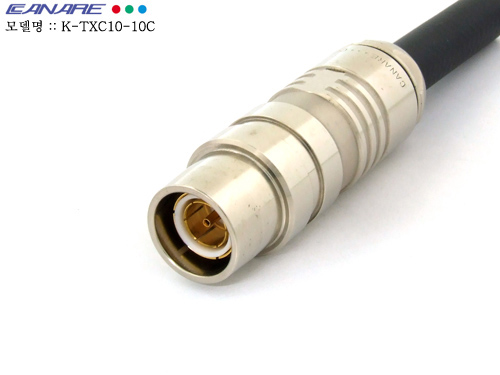

10CFTX-SC |
14.5 |
26 |
3.01(12)
7/0.74 |
2.22 |
9.8 |
0.14A/10/24
(95.1%이상) |
11.4 |
0.16A/10/24
(94.1%이상) |
0.6 |
- |
55 |
75 |
1.1 |
절연체 1:발포 폴리에틸렌 2:폴리에틸렌 내전압:AC100V/1분간 이상없음 ★는 주문생산품입니다.
| L-5CFTX |
|
 다양한 커넥터에 설치하는 작업도 주문에 응하고 있습니다.
외피재에 열가소성 엘라스토마를 채용하였으므로 마모성이 우수합니다.
|
|
|
|
|
| |
 |
 75Ω TRIAXIAL 케이블 |
|
|
|
| TRIAXIAL 커넥터 |
|
|
|
|
|
|
|
|
|
| |
 |
| |
