광카메라 리셉터클 케이블
- In 카메라 & 패치 패널 광복합 리셉터클 케이블
- SMPTE 규격 304M 규격
- ARIB BTA S-1005B 규격
- 싱글모드 광케이블
- 광파이버 λ=1.3㎛ 전송손실 0.5dB/km
- 스테인리스 광복합 카메라 커넥터


- HD-SDI 신호전송용 케이블
- HDTV 카메라 케이블
- Teleco Broadband
- 중계차 중계용 광카메라 케이블 스튜디오 설비용

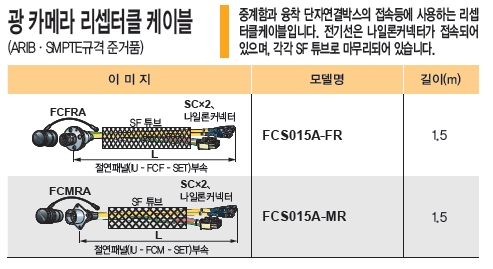

광카메라 리셉터클 케이블(SMPTE규격-국제규격)

FCFR
FCMR

중계함과 융착 단자연결박스의 접속등에 사용합니다.
슬리브를 간단히 뺴고 낄수 있어 페룰단면의 청소가 용이합니다.

슬리브 탈착 드라이버 (ASPT-1)

FCF, FCFR을 청소할때 사용하는슬리브 탈착
공구 입니다.
광카메라 커넥터 청소시에는 청소스틱
(CLETOP 2.5/2.0(100)을 사용해 주세요.

절연패널 ( IU-FCM-SET:FCMR )
IU-FCF-SET :FCFR

광카메라 커넥터(리셉터클)와 패널을 절연할때 사용합니다.
t5mm.흑색.설치나사 부속
※절연패널은 광카메라 리셉터클 케이블의 부
속입니다.

설치구멍치수


형 상
모델명
길이(m)

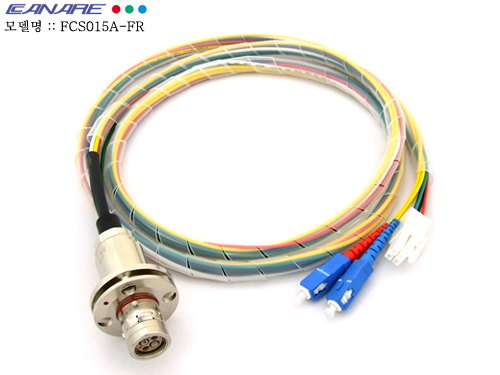

FCS015A-FR
1.5

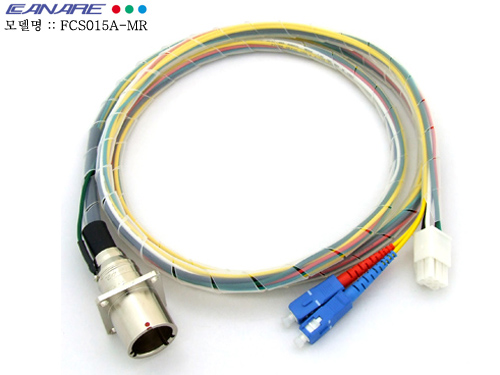

FCS015A-MR
1.5
주문생산품입니다.
전기선은 나일론커넥터가 부착되어 있습니다.
당사제 단자열결박스에 간단히 접속할 수 있습니다.
광파이버는 싱글모드 λ=1.3㎛ 전송손실 0.5dB/km입니다.
커넥터 감합부는 감합으로 인한 상처가 나지 않는 스테인레스제 입니다.
절연패널부속
각선은 SF튜브로 정리되어 있습니다.


광복합 카메라케이블
광복합단자 연결박스
광카메라 케이블 체커
광커넥터의 메인티넌스
