TV카메라용 커넥터(TRIAXIAL커넥터) |
|
모델명 |
사 양 |
부츠/
더스트캡 |
커넥터 Type |
적합케이블 |

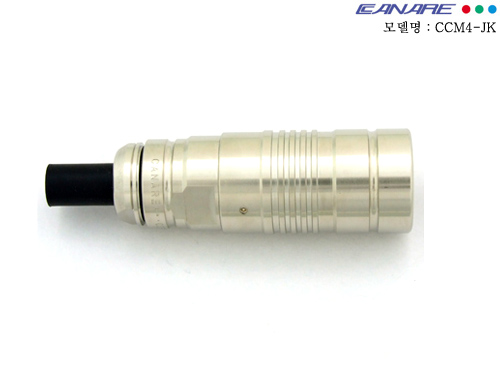

| CCF4-JK |
잭(암) |
CB23 |
King type |
L-4CFTX |
| CCM4-PK |
플러그(수) |
CB22 |

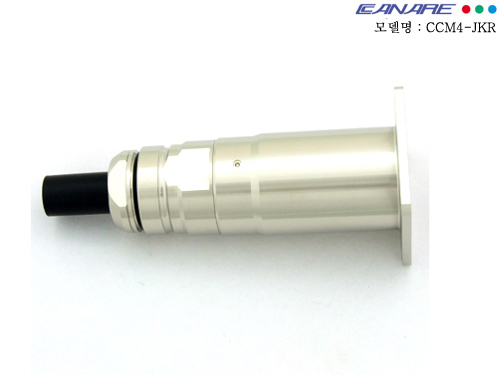

| CCF4-JKR |
프렌지 부착 리셉터클(암) |
DCM02 |

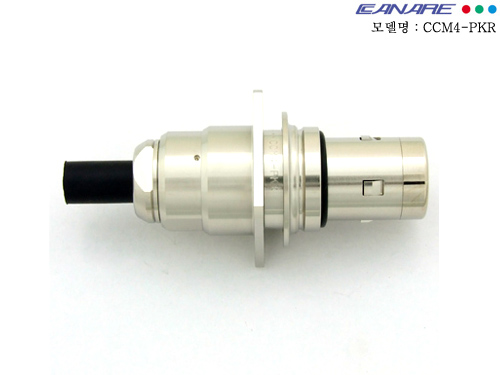

| CCM4-PKR |
프렌지 부착 리셉터클(수) |
DCF02 |

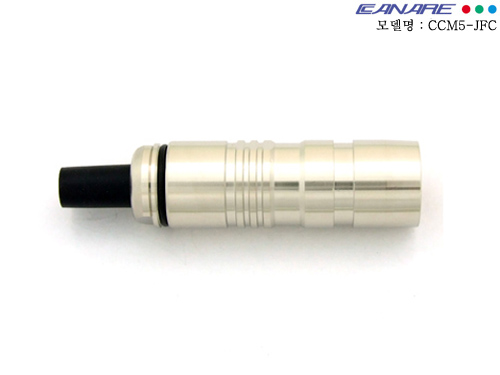

| CCF5-JFC |
잭(암) |
CB31 |
Fischer Type |
L-5CFTX |

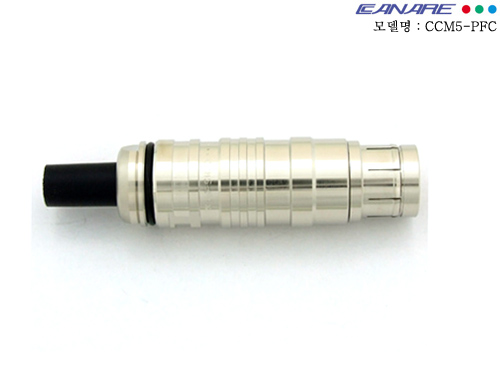

| CCM5-PFC |
플러그 (수) |
CB32 |

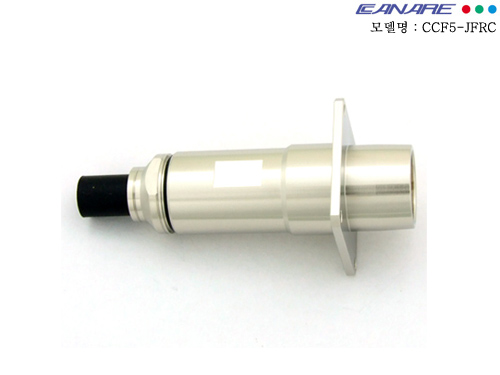

| CCF5-JFRC |
프렌지 부착 플러그(암) |
DCF02 |

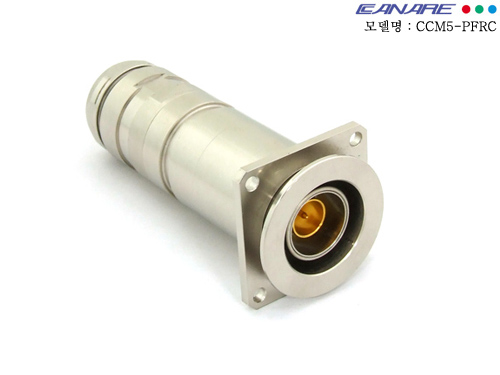

| CCM5-PFRC |
프렌지 부착 리셉터클(수) |
DCM02 |
| CCF7-JFC |
잭(암) |
CB31 |
L-7CFTX |
| CCM7-PFC |
플러그 (수) |
CB32 |
| CCF7-JFRC |
프렌지 부착 리셉터클(암) |
DCF02 |
| CCM7-PFRC |
프렌지 부착 리셉터클(수) |
DCM02 |
 굴곡 성능 : 1000회 (1kg부하시)
케이블 접속강도 : 50kgf이상
내충격도 : 50G
반복동작 : 5000회
전압정재파비 : VSWR/1.2이하(DC-1.5GHz)
방수 구조 : MPX시리즈와 동등
King Type은 가공이 손쉽고 압착식입니다.
Fischer Type의 중심콘택트는 납땜식입니다. | |
|
|
|
모델명 |
CCF5-JFC |
CCM5-PFC |
CCF5-JFRC |
CCM5-PFRC |
|
감합방식 |
풋시온식 |
|
적합케이블 |
L-5CFTX(카나레), 4.8/1.0 EFTXF(후지크라) |
|
공구 |
사용스패너 : 14,17,19,23mm, 중심 커넥터는 납땜식 |
|
특성임피던스 |
불평형 75Ω |
|
절연저항 |
DC500V, 5000MΩ이상 |
흑,적,녹 |
|
내전압(각도체간) |
AC2000V |
|
접촉저항 |
6mΩ이하 |
|
감합부강도 |
80kgf |
|
중량(g) |
160g |
160g |
185g |
185g |
|
패널 설치 방법 |
- |
- |
4점나사조임 |
4점나사조임 | |
|
| |
|
|
