제  목 [FAQ] 노이즈를 차단해주는 실드의 종류
작성자 관리자 등록일 2010-09-16 오후 5:06:00 조 회 15875
오디오 케이블에서 노이즈를 차단해주는 실드의 종류는?

음향케이블은 밸런스 라인 자체만으로도 위상만 180도 다른 동일한 신호를 전송해줌으로서
Common Mode Noise Rejection 으로 전송과정중 유입된 노이즈를 서로 상쇄시켜줍니다.
이에 추가적으로 노이즈 차단을 강화하기 위해 케이블 내부에 임의의 금속관을 입혀주는데

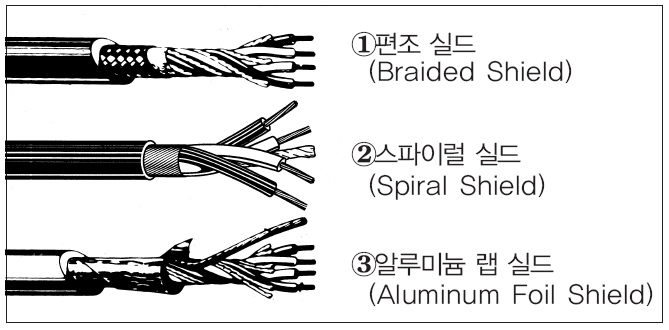

이를 실드(Shield)라 합니다. 실드는 사용되어지는 케이블의 용도와 구조에 따라 몇가지 형태가 있습니다.


첫번째는 편조실드로 일종의 그물망형태입니다. 움직임이 있는 음향케이블에 사용되며 굽힘과
외부 충격을 받아도 쉽게 실드가 손상되지 않습니다. 보통 95% 이상 차폐율을 보여주며 특히
낮은 주파수대역의 아날로그 노이즈 차단에 효과적입니다. 전체 케이블 구조에서 편조실드만
따로 때어내어 생각해본다면 일종의 그물형태의 금속관임을 알 수 있을 것입니다.

편조실드는 고밀도 기술력이 필요로 함으로 가격이 높고 단말작업시 접지선(Ground)으로
사용하기 위해 촘촘한 편조실드를 풀어야 하기에 숙련된 기술이 필요합니다.

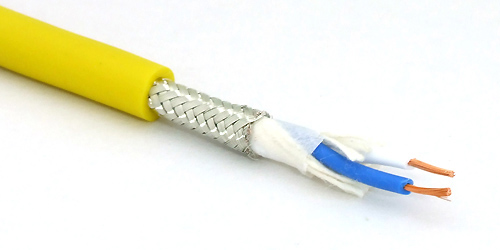

(이동용 케이블에 사용되는 촘촘한 그물망형태의 편조실드)

두번째는 스파이럴 실드로서 편조실드와는 다르게 격자방향이 아닌 한쪽방향으로만 다수의
얇은 동선을 가로감기한 형태입니다. 실드 차폐율을 높이기 위해 스파이럴 실드 위에 역방향으로
한겹 더 감은 더블 스파이럴 실드도 있습니다. 스파이럴 실드는 90% 정도의 차폐율을 보여주며
편조실드보다 유연성은 좋으나 움직임에 대해 실드선들이 뭉치거나 꼬일 수 있어
대부분 고정배선용으로 사용됩니다.



세번째는 알루미늄 랩 실드로 신호선 주위에 알루미늄 테이프를 감은 실드 구조입니다.
알루미늄 자체는 외부충격에 대해 찢어지기 쉽기 때문에 바깥면에 폴리에스터 시트를 덧붙이게 됩니다.
알루미늄 랩 실드는 대부분 접지선이 내장되기 때문에 단말작업이 쉽고 가격이 저렴하여
대부분의 고정배선용 음향케이블에 사용됩니다.

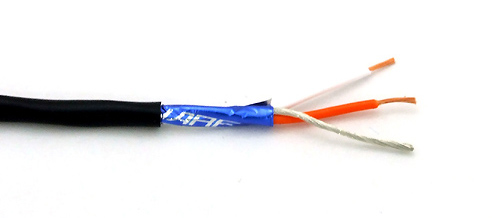

(알루미늄 랩실드 태잎이 감겨 있는 고정 배선용 음향케이블)
